modelbau

In dieser Phase wurden die Modelle ausgearbeitet. Dabei wurden verschiedene Techniken und Materialien verwendet und ausprobiert.
Der Schwerpunkt lag auf der Darstellung des einzelnen Moduls und des mechanischen Prinzips.

Aus dem PUR Schaum wurde eine Fräsvorlage für das Tiefziehen der Geometrie vorbereitet.

Der Körper wurde dabei in 3 Elemente geteilt, um das Verfahren durchführen zu können.

Als Werkzeug diente dabei das Programm Rhinoceros/ RhinoCAM und eine CNC- Färse. Verwendet wurde ein3 mm Fräser.

Der Maßstab beträgt 1:50, wobei die Massen von ca. 60 x 38 x 16 cm erreicht worden sind.

Um den Vorgang an der Tiefziehmaschine zu ermöglichen, musste die Vorlage in kleinere Abschnitte aufgeteiltwerden.

Sehr wichtig bei dem Vorgang war es die Sterne wahrheitsgetreu mit Öffnungen und Freiflächen darzustellen.

Das Tiefziehverfahren wurde am Fachbereich Maschinenbau durchgeführt.

Als Material fiel die Entscheidung auf Polystyrol, da es sich für den Vorgang sehr gut eignet und ein wunderbares

Endergebnis bietet.

Bei dem Tiefziehen handelt es sich um erwärmtes Kunststoff, welches über die Vorlage gespannt und durch Unterdruck angesaugt wird. Das Material nimmt dabei die Form des Objektes auf.

Um eine Darstellung von dem Gebäude anschaulich zu machen, wurden die tiefgezogenen Elemente sorgfältig ausgeschnitten und mit einem Lötkolben punktuell zusammengeschmolzen.

Das Tragwerk wurde zusammen mit den Modulen am Computer entworfen und mit dem Unrollwerkzeug in Rhino 4.0 abgewickelt.

Um die Datei lasern zu können mussten alle Linien des Tragwerkes gezogen werden und auf einer planaren Fläche aufliegen.

Das für das Lasern verwendete Material war Kromapappe. Im Gegensatz zu Plexiglas und Holz ist leicht biegsam und ließ sich an das tiefgezogene Modell leichter anpassen und anbringen. Im Verhältnis zu anderen Pappsorten ist es qualitativ besser und widerstandsfähiger.

Hierbei handelt es sich um ein Detail Modell.

Aus Aluminiumstäben wurde das Tragkonstrukt, welches die Sternenform annimmt, gebaut. Dabei wurden die Module fest miteinander verbunden um den Vergleich zwischen „geschlossen“ und „offen“ anschaulich zu machen.

In die Mitte wurden Schirme eingebaut, welche den Mechanismus darstellen sollen. Dabei wurden die Schirmstäbe rausgenommen und durch Polystyrolschienen ersetzt.

Aus dem Stoff wurden Dreiecke zugeschnitten und genäht, welche im Anschluss an das Tragkonstrukt angebracht worden sind.

Materialien: Aluminiumstäbe (Tragwerk), Regenschirme (Mechanismus), elastischer Stoff (Membrane), Polystyrol (Schienen) Maße: ca. 135 x 270 cm

-------------------------------------------------------------------

grasshopper

Der gesamte Grasshopperfile dient als Werkzeug für die Darstellung und Steuerung der Module. Dabei werden die Sterne Schritt für Schritt von einem Punkt, über Linien bis zu Flächen aufgebaut.

Durch einfache Steuerung der Slider und Attraktor-Verbindungen mit der Rhino-Datei wird die Größe und Höhe der Pattern definiert und verändert. Dabei können ebenfalls die Öffnungen bewegt und der maximale Öffnungsgrad bestimmt werden.

1. Die vordefinierte Fläche aus der Rhinodatei gilt als Ausgangspunkt für das Grasshopperskript

2. UV-Subdivision für die UV-Hexagone

Die Grundfläche wird durch Funktionen in UV Koordinaten umdefiniert

3. Definition von 6 Punkten auf der Fläche durch die Anwendung von Funktionen, welche für den Aufbau von Hexagonen dienen sollen. Die Punkte basieren auf der UV-Aufteilung der Fläche.

Rausfilterung von den erforderlichen Punkten für die Fertigung der Pattern

Durch die Definition einer neuen Fläche oberhalb und unterhalb der Master_Surface werden die Module in die dritte Dimension aufgebaut

Veränderungsverhältnis zwischen dem Vektor, welcher den Sonnenverlauf darstellt, und den in Grasshopper aufgebauten 3D Modulen

1. Definition der einzelnen Sternenbänder aus Linien und Punkten

2. Aufbau der Module

3. Rotation der Sternenmodule

4. Definition der Punkte, welche für die Bildung der Öffnungskurven notwendig sind

5. Aufbau der Öffnungskurven an den „Sternenarmen“

Atraktor, der den Sonnenverlauf simuliert

Es entsteht ein Verhältnis zwischen dem Punkt auf der Linie und den Öffnungen der Module. Die Funktionen dienen als Definitionen für das Aussehen der Pattern

Durch vorbestimmte Eckpunkte und Linien wurde eine Unterkonstruktion gebildet, die frei definierbar ist.

---------------------------------------------------------------------------

------------------------------------------------------------------------------------------------
materiel

-------------------------------------------------------------------------------------------------

Thomas Heatherwick

http://www.google.de/imgres?imgurl=http://www.art-magazin.de/asset/Image/ARCHITEKTUR/heatherwick_hospital/boilerhouse_ar.jpg&imgrefurl=http://www.art-magazin.de/architektur/2447.html&usg=__0RAjKjxZeaV49nrulUVMY51SyCo=&h=379&w=462&sz=75&hl=de&start=1&um=1&itbs=1&tbnid=Dsj4if33XwJVtM:&tbnh=105&tbnw=128&prev=/images%3Fq%3DThomas%2BHeatherwicks%26um%3D1%26hl%3Dde%26client%3Dfirefox-a%26sa%3DN%26rlz%3D1R1GGLL_de___DE376%26tbs%3Disch:1
------------------------------------------------------------------------------------------
Spanish Pavilion at Shanghai Expo 2010 by EMBT

---------------------------------------------------------------------------------------
jaaaaaaaaaaaaaaaaaaaa

-------------------------------------------------------------------------------------------------
LIN architects: cite du design

http://www.designboom.com/weblog/cat/9/view/8587/lin-architects-cite-du-design.html

---------------------------------------------------------------------------------------------------------------------------
Plastic Outhouse, Beijing

http://www.fcjz.com/eng/main-e.htm#

------------------------------------------------------------

The Shanghai Corporate Pavillion for World Expo 2010 / Atelier Feichang Jianzhu

http://www.fcjz.com/eng/main-e.htm#

-------------------------------------------------------------------------------------------

yufutoku restaurant

http://www.issho.com/

----------------------------------------------------------------------------------

british-pavilion-at-expo-2010

http://www.designboom.com/weblog/cat/9/view/9532/british-pavilion-at-expo-2010.html

-----------------------------------------------------------------------------------------------------------------------

Temporary Bar together with Teresa Otto

http://www.diogoaguiar.com/projects/temporary-bar/

---------------------------------------------------------------------------------
centrepompidou-metz

http://www.centrepompidou-metz.fr/

-----------------------------------------------------------------------------------
Katsuhiro Miyamoto & Associates
gather

http://www.kmaa.jp/projects/gather/projects_gather_english.html

-------------------------------------------------------------------------------------------
Katsuhiro Miyamoto & Associates

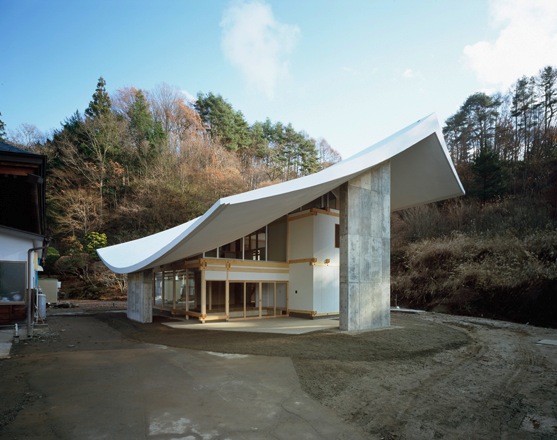

Chushin-ji Temple Priest's Quarters
